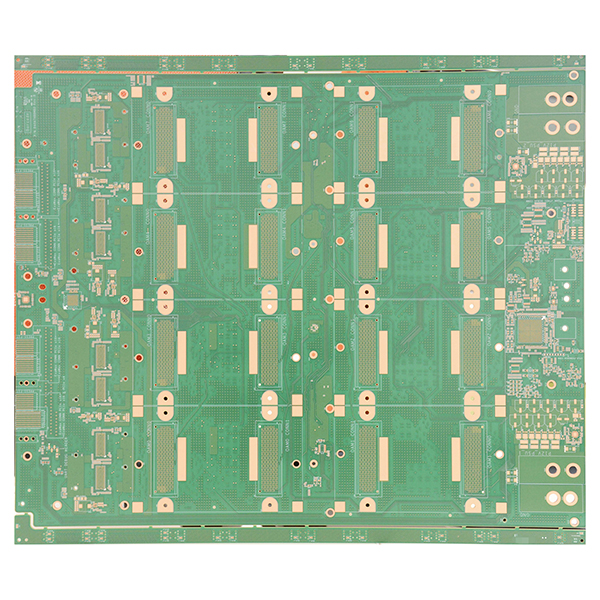

ai-yleispohjalevy UBB:n valmistus kiihdyttimen liitäntää varten

AI UBB -kortin määritelmä

AI UBB, Universal Base Board, on korkealaatuinen taustalevy tai emolevy, joka on suunniteltu tarjoamaan virtaa, signaaleja, hallintaa ja nopeita liitäntäkanavia AI-kiihdytinkorteille, kuten OAM-moduuleille, GPU:ille ja FPGA:ille. Se toimii tyypillisesti ydinalustana AI-palvelimissa tai AI-kiihdytinkoteloissa, kuten NVIDIA HGX, Baidu Kunlun ja Alibaba Hanguang, mikä tekee siitä keskeisen laitteistopohjan nykyaikaisille AI-laskentakeskuksille.

AI UBB -kortin päätoiminnot

• Mahdollistaa nopean yhteyden useiden AI-kiihdytinkorttien ja isäntäprosessorin välillä sekä kiihdytinkorttien välillä tukien protokollia kuten PCIe, NVLink ja CXL.
• Tarjoaa yhtenäisen virranjakelun, jäähdytysrajapinnat, hallintasignaalien jakelun ja kunnonvalvontatoiminnot.
• Tukee erilaisia AI-kiihdytinmoduuleja, tarjoaa korkean yhteensopivuuden ja joustavan skaalautuvuuden.
• Varmistaa suurikaistaiset, matalan viiveen datapolut tehokkaaseen tiedonsiirtoon ja -vaihtoon.

AI UBB-piirilevyjen valmistuksen pääominaisuudet

• Erittäin suuri kerrosten lukumäärä (≥20 kerrosta), suuri koko (yleensä yli 400×500 mm) ja levyn paksuus ≥3 mm.
• Käyttää erittäin vähäisen häviön huippuluokan materiaaleja korkeataajuisten signaalien siirron vaatimusten täyttämiseksi.
• Käyttää edistyneitä prosesseja, kuten takaporaus, hartsilla täytetyt läpiviennit ja POFV, ja porausreiän minimikoko on 0,2 mm ja kuvasuhde ≥15.
• Korkea johtotiheys jopa 0,09/0,09 mm, ja impedanssin hallinnan tarkkuus jopa ±8 %.
• Tukee suuritehoista virransyöttöä ja kuumavaihdettavia moduuleja, ja siinä on tehokkaat jäähdytys- ja virranhallintaominaisuudet.
• Erittäin räätälöity suunnittelu, erinomainen luotettavuus ja vakaus, sopii suurten AI-klusterien käyttöönottoon.

AI UBB -kortin pääasialliset sovellukset

• OAM, avoin kiihdytinmoduuli, arkkitehtuurin AI-palvelimet, jotka toimivat siltana OAM-moduulien ja emolevyn/CPU:n välillä.
• Ydinbackplane AI-palvelinalustoille, kuten NVIDIA HGX, tarjoaa yhteyden useille GPU-/AI-kiihdytinkorteille.
• Suorituskykyiset AI-palvelimet neste- tai ilmajäähdytyksellä, jotka mahdollistavat modulaarisen laajennuksen ja tiheiden, suuritehoisten AI-klusterien hallinnan.
• Käytetään supertietokonekeskuksissa, datakeskuksissa ja suurten AI-pilvipalvelualustojen korkean tason AI-sovelluksissa.

Eroja perinteisiin taustalevyihin

• UBB-kortit on suunniteltu erityisesti AI-kiihdyttimien ekosysteemiä varten, ja ne tukevat suurempaa kaistanleveyttä (kuten PCIe Gen4/Gen5, NVLink, CXL) ja suurempia teho vaatimuksia.
• Suurempi painotus joustavalle laajennukselle ja monipuoliselle yhteensopivuudelle AI-moduulien välillä, mikä mahdollistaa AI-tekniikan ja -laitteiston nopean kehityksen.
• Tarjoaa paremman signaalin eheyden ja järjestelmän luotettavuuden, mikä tekee siitä välttämättömän komponentin suurten tekoälylaskentaympäristöjen kannalta.
