stensiilipainatus tehokkaaseen juotospastan levitykseen

Juotospastan painatus

Juotospastan painatuksen laatu vaikuttaa suoraan komponenttien sijoitteluun ja juotosliitosten luotettavuuteen, minkä vuoksi se on ratkaisevan tärkeää elektroniikkatuotteiden kokonaislaadun kannalta.

Toimintaperiaate

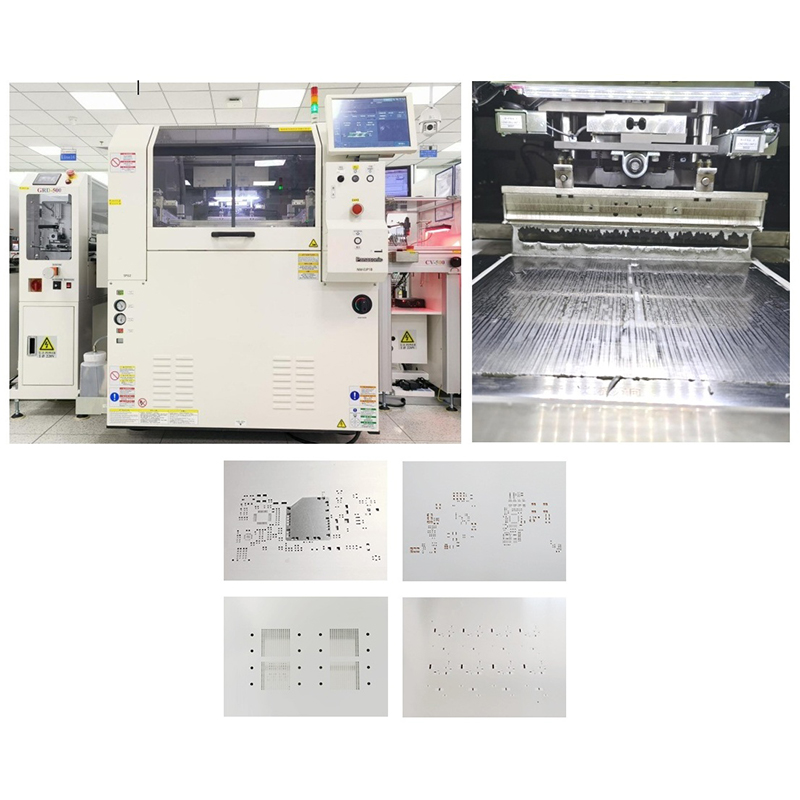

Juotospastan painatuksessa käytetään yleensä automaattista tai manuaalista tulostinta, jolla stensiili kohdistetaan piirilevyyn. Juotospasta levitetään tasaisesti stensiilin pinnalle lastalla. Juotospasta kulkee stensiilin aukkojen läpi ja kerrostuu tarkasti piirilevyn alustoille. Kun stensiili on poistettu, juotospastakuvio jää siististi piirilevylle, ja se on valmis komponenttien asettamista ja reflow-juottamista varten.

Prosessin vaiheet

1. Kohdista stensiili piirilevyyn varmistaaksesi, että jokainen aukko vastaa tarkasti tyynyä.
2. Levitä juotospasta tasaisesti stensiiliin lastalla.
3. Juotospasta siirtyy stensiilin aukkojen läpi piirilevyn kosketuspisteisiin.
4. Poista stensiili ja tarkista juotospastan painatuksen laatu.

Tärkeys ja edut

• Varmistaa juotospastan tasaisen jakautumisen, mikä parantaa juotosliitoksen laatua.
• Vähentää vikoja, kuten juotoskohdat, riittämätön juotos ja kylmät juotosliitokset.
• Tukee tiheän ja tarkkuuden elektroniikkatuotteiden kokoonpanoa.
• Parantaa tuotannon tehokkuutta ja tuotteiden luotettavuutta.

Sovellusalueet

Juotospastan painatus on laajalti käytössä matkapuhelimien, tietokoneiden, kodinkoneiden, autoelektroniikan, lääketieteellisten laitteiden ja teollisuuden ohjausjärjestelmien kokoonpanossa. Se on välttämätön ja kriittinen vaihe modernissa elektroniikan valmistuksessa.
