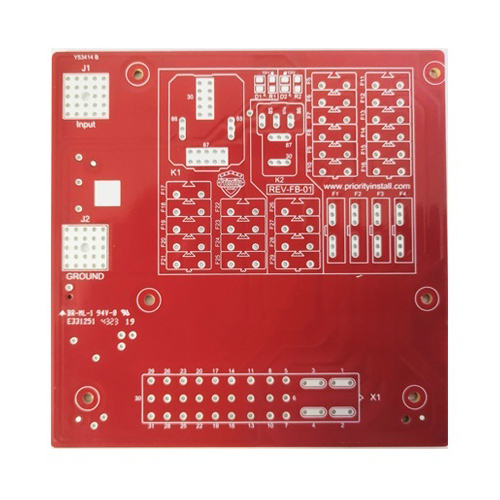

8-kerroksinen painettu piirilevy PCB

8-kerroksinen piirilevy PCB edistyneelle elektroniikalle

8-kerroksinen piirilevy on monikerroksinen piirilevy, joka on valmistettu laminoimalla vuorotellen kahdeksan kerrosta johtavaa kuparifoliota ja eristemateriaalia. 8-kerroksiset piirilevyt voivat tehokkaasti parantaa signaalin eheyttä ja sähkömagneettista yhteensopivuutta (EMC) vähentämällä ylikuulumista ja kohinaa.

Kuvaus

Kahdeksankerroksinen piirilevy (8-kerroksinen PCB) Yleiskatsaus

Kahdeksankerroksinen piirilevy (8-kerroksinen PCB) on monikerroksisten piirilevyjen yleinen rakenne, joka koostuu kahdeksasta kerroksesta johtavaa kuparifoliota, jotka on vuorotellen laminoitu eristemateriaaleilla. Pinomalla useita signaalikerroksia, virtakerroksia ja maakerroksia, 8-kerroksinen PCB tarjoaa runsaasti reititystilaa ja erinomaisen sähköisen suorituskyvyn monimutkaisille, nopeille ja tiheille piirisuunnitteluille.

Kahdeksankerroksisten piirilevyjen pääominaisuudet

  • Kerrosrakenne:Yhteensä kahdeksan kerrosta, jotka tyypillisesti sisältävät useita signaali-, teho- ja maakerroksia, joustavalla kerroksien suunnittelulla.
  • Signaalin eheys:Tukee nopeaa signaalinsiirtoa, vähentää merkittävästi ylikuulumista ja kohinaa ja parantaa signaalin eheyttä.
  • Sähkömagneettinen yhteensopivuus:Useiden maadoitus- ja virtakerrosten yhdistelmä parantaa huomattavasti sähkömagneettista yhteensopivuutta (EMC) ja vaimentaa tehokkaasti sähkömagneettisia häiriöitä.
  • Suuri johdotustiheys:Mahdollistaa suuremman johdotustiheyden, mikä täyttää monimutkaisten piirien miniatyrisoinnin ja korkean integraation vaatimukset.
  • Valmistuksen vaikeus:Prosessi on monimutkainen, vaatii korkeampia vaatimuksia suunnittelu- ja tuotantolaitteille, ja kustannukset ovat korkeammat kuin alemman kerroksen piirilevyjen.

8-kerroksisen piirilevyn sovellukset

  • Käytetään korkealaatuisissa palvelimissa, datakeskuksissa ja muissa tilanteissa, joissa signaalin eheydelle ja vakaudelle asetetaan erittäin korkeat vaatimukset.
  • Käytetään laajasti viestintälaitteissa, nopeissa reitittimissä, kytkimissä ja muissa tuotteissa, jotka vaativat monikanavaista ja nopeaa tiedonsiirtoa.
  • Sopii teolliseen automaatioon, lääketieteelliseen elektroniikkaan, ilmailu- ja avaruusteollisuuteen sekä muihin korkean luotettavuuden ja suorituskyvyn vaativiin elektronisiin laitteisiin.
  • Käytetään yleisesti tiheän liitännän (HDI) suunnittelussa yhdessä upotettujen läpivientien, sokeiden läpivientien ja muiden läpivientirakenteiden kanssa suunnittelun joustavuuden parantamiseksi.
