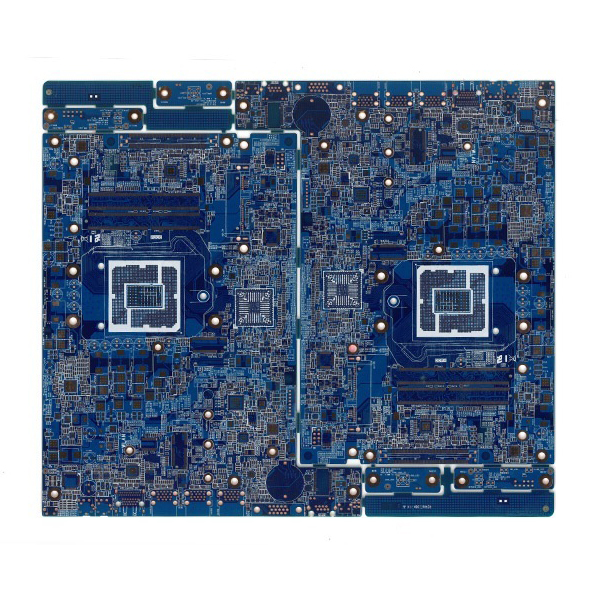

PCB-prototyyppien valmistaja korkealaatuiseen prototyyppien valmistukseen

Toimintaperiaate

PCB-prototyyppien valmistajat käyttävät edistyneitä tuotantoprosesseja ja automatisoituja laitteita, jotta piirilevyjen prototyyppien valmistus voidaan suorittaa nopeasti asiakkaiden toimittamien piirisuunnittelutiedostojen perusteella. Koko prosessi sisältää suunnittelutiedostojen tarkistuksen, materiaalien hankinnan, monikerroksisen laminoinnin, porauksen, piirien etsauksen, pad-pinnoituksen, silkkipainatuksen ja lopputuotteen testauksen. Valmistajat suorittavat myös jokaiselle PCB:lle sähköiset ja visuaaliset tarkastukset varmistaakseen, että sen toiminnallisuus ja ulkonäkö täyttävät täysin suunnitteluvaatimukset.

Tärkeimmät edut

• Korkea mukautettavuus:Tukee erilaisia materiaaleja, kerroksia, kokoja ja erikoiskäsittelyjä erilaisiin tutkimus- ja kehitystarpeisiin.
• Nopea toimitus:Pienet prototyyppierät voidaan lähettää samana päivänä, mikä lyhentää huomattavasti tuotekehitysjaksoja.
• Tiukka laadunvalvonta:Täysin automatisoitu tarkastus koko prosessin ajan varmistaa jokaisen prototyyppilevyn luotettavuuden ja yhdenmukaisuuden.
• Vahva tekninen tuki:Tarjoaa kattavaa teknistä tukea, mukaan lukien suunnittelun optimointineuvonta ja teknisten ongelmien ratkaiseminen.
• Kustannusten hallinta:Suunnittelun validointi voidaan toteuttaa vähäisin investoinnein, mikä vähentää kehityksen riskejä ja kokeilujen ja erehdysten kustannuksia.

Sovellusalueet

PCB-prototyyppien valmistus on laajalti käytössä kulutuselektroniikassa, älykkäissä puettavissa laitteissa, autoelektroniikassa, lääkinnällisissä laitteissa, teollisuuden ohjausjärjestelmissä, IoT-päätteissä ja muissa sovelluksissa. Olipa kyseessä sitten uuden tuotteen suunnittelun validointi, toiminnallinen testaus tai pienen erän koetuotanto, PCB-prototyyppien valmistus on olennainen vaihe elektroniikkatuotteiden konseptista markkinoille saattamiseen ja tarjoaa vankan takuun yrityksen innovaatioille ja laadulle.
