AI-palvelimien AI-kytkinpiirilevyjen valmistus
AI-kytkimen emolevyn piirilevyjen valmistus on avainteknologia AI-palvelinten yleisen suorituskyvyn ja skaalautuvuuden parantamisessa. Korkean suorituskyvyn, suuren kaistanleveyden, pienen viiveen, vahvan skaalautuvuuden ja korkean luotettavuuden ansiosta AI-kytkimen emolevyn piirilevyt ovat tulleet korvaamattomaksi ydinkomponentiksi nykyaikaisissa AI-klustereissa ja datakeskuksissa.
Kuvaus

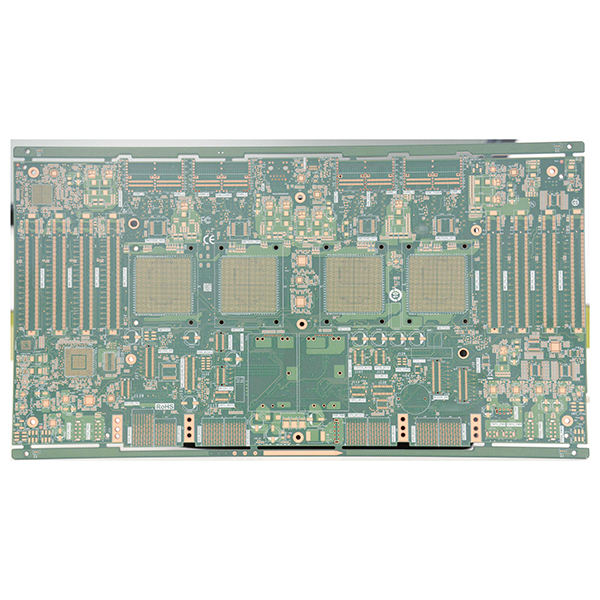

AI-kytkimen emolevyn piirilevyn valmistus
AI-kytkimen emolevyn piirilevyn valmistus on modernin AI-laskentainfrastruktuurin ydinosa. AI-kytkimen emolevy, joka tunnetaan myös nimellä AI-liitäntä tai kytketty emolevy, on suunniteltu erityisesti tekoälypalvelimille ja korkean suorituskyvyn laskentaklustereille (HPC). Se toimii tärkeänä nopeana dataliitäntäalustana, joka yhdistää useita AI-kiihdytinkortteja ja isäntäprosessorin, mahdollistaen suuren kaistanleveyden ja pienen viiveen datavaihdon.
AI-kytkinemolevyn lyhyt määritelmä
AI-kytkinemolevy integroi nopeat kytkinpiirit, kuten PCIe-kytkimen ja NVSwitchin, sekä useita nopeita liitäntäkanavia. Se tukee tehokasta tiedonsiirtoa GPU:iden, OAM-moduulien ja FPGA:iden kaltaisten AI-kiihdytinkorttien välillä sekä näiden kiihdyttimien ja isäntäprosessorin välillä. Se on olennainen komponentti suurten AI-laskentaympäristöjen alustoissa.
Päätoiminnot
- Nopea tiedonsiirto: Integroi edistykselliset kytkinpiirit tehokkaaseen viestintään AI-kiihdyttimien ja CPU:iden välillä.
- Moniprotokollayhteensopivuus: Tukee erilaisia nopeita liitäntäprotokollia, kuten PCIe, NVLink ja CXL.
- Yhtenäinen virransyöttö ja hallinta: Tarjoaa yhtenäisen virransyötön, valvonnan ja hallinnan rajapinnat kaikille AI-kiihdytinmoduuleille.
- Vahva skaalautuvuus: Yhteensopiva erilaisten tekoälykiihdyttimen moduulien kanssa, tukee modulaarista laajennusta ja joustavaa järjestelmän käyttöönottoa.
AI-kytkimen emolevyn PCB-valmistuksen tärkeimmät ominaisuudet
- Erittäin suuri kerrosten määrä ja suuri koko: Suunnittelussa on ≥20 kerrosta, levyn paksuus ≥3 mm, mikä täyttää tiheän liitännän vaatimukset.
- Tarkka valmistus: Käytetään edistyneitä PCB-tekniikoita, kuten minimiporauskoko 0,2 mm, kuvasuhde ≥15:1, kaksipuolinen takaporaus, Skip Via ja POFV.
- Suorituskykyiset materiaalit: Käytetään erittäin vähähäviöisiä ja korkealaatuisia nopeita materiaaleja, nopeaa mustetta ja matalaprofiilista ruskeaa oksiditeknologiaa signaalin eheyden varmistamiseksi.
- Suuri johdotustiheys ja impedanssin hallinta: Linjan leveys/väli jopa 0,09/0,09 mm, impedanssin hallinnan tarkkuus jopa ±8 %.
- Suuri kaistanleveys ja pieni viive: Tukee suurten rinnakkaisten nopeiden signaalien siirtoa vaativaan AI-klusterin suorituskykyyn.
- Korkea luotettavuus ja huollettavuus: Vankka virranjakelu, lämmönhallinta ja tukee kuumavaihdettavia moduuleja järjestelmän vakaata toimintaa varten.
Tärkeimmät sovellukset
- AI-palvelimet, kuten NVIDIA HGX -alusta, AI-kiihdytinrunko ja supertietokonekeskukset tiheille AI-klustereille.
- Suurten mallien koulutus, AI-päätelmät, tieteellinen laskentateho ja pilvilaskenta-alustat.
- Tietokeskukset, supertietokonekeskukset ja laajamittainen AI-pilvilaskennan infrastruktuuri.
