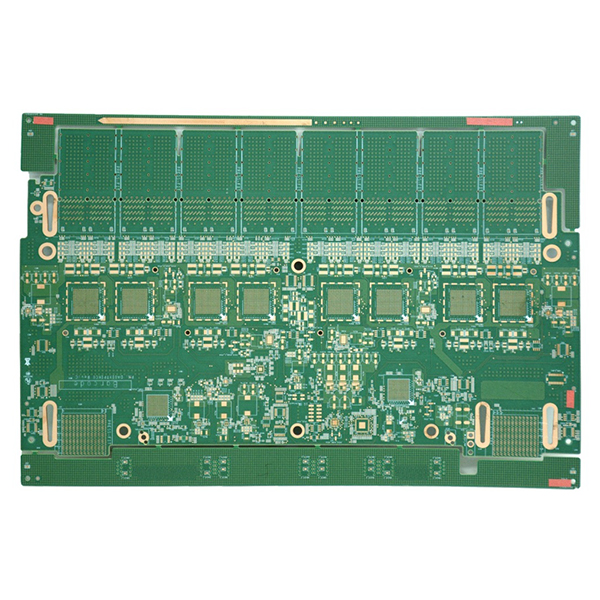

kytkinpiirilevyjen valmistus

kytkinpiirilevyjen valmistus tiheään verkkoon

Kytkinpiirilevyt on yleensä suunniteltu 12 tai useamman kerroksen monikerrosrakenteiksi, joiden kuvasuhde on yli 9:1, jotta ne vastaavat tiheän asennuksen ja monimutkaisen signaalinsiirron tarpeisiin.

Kuvaus
Viivan leveys ja väli ovat 0,075 ja 0,090 mm, ja reiän halkaisija on 0,225 mm, mikä tekee niistä sopivia tiheään liitäntään. Kytkinpiirilevyjen valmistuksessa käytetään yleisesti hybridipuristusprosesseja, joissa käytetään pääasiassa erittäin vähähäviöisiä nopeita materiaaleja sekoitettuna tavallisiin FR4-materiaaleihin signaalin suorituskyvyn ja kustannusten hallinnan tasapainottamiseksi. PCB-asettelu sisältää yleensä suuren määrän optisia moduuleja tai nopeita liitännän rajapintoja. Korkeataajuisten ja nopeiden signaalien inserttitappion ja signaalin eheyden vaatimusten täyttämiseksi suunnittelussa käytetään laajalti edistyneitä tekniikoita, kuten takaporaus ja hartsitulppareiät + POFV.

Kytkinpiirilevyjen valmistuksen pääominaisuudet

  • Monikerroksinen rakenne, yleensä 12 kerrosta tai enemmän, sopii monimutkaisiin verkkolaitteiden suunnitteluihin.
  • Suuri kuvasuhde, vähintään 9:1, tukee tiheää pystysuoraa liitäntää.
  • Hieno piirien valmistustekniikka, linjan leveys/väli vähintään 0,075/0,090 mm, täyttää nopeiden signaalien siirron vaatimukset.
  • Vähimmäisreikähalkaisija 0,225 mm, sopii tiheään liitäntään ja miniatyyrisuunnitteluun.
  • Hybridipuristusprosessi, jossa yhdistyvät erittäin vähähäviöiset nopeat materiaalit ja tavallinen FR4 tasapainoisen suorituskyvyn ja kustannusten saavuttamiseksi.
  • Lukuisia nopeita liitäntäasetteluja useiden optisten moduulien ja nopeiden liitinsovellusten tukemiseksi.
  • Tukee takaporausta ja hartsitulppareikiä + POFV-prosesseja, mikä vähentää merkittävästi signaalin lisäyshäviötä ja parantaa signaalin eheyttä.
  • Mukautettavat mitat, kerrosten lukumäärä, erikoiskäsittelyt ja rajapintakokoonpanot asiakkaan vaatimusten mukaan.

Tärkeimmät sovellukset

  • Erilaiset korkean suorituskyvyn verkkokytkinemolevyt ja laajennuskortit.
  • Ydinkytkentälaitteet datakeskuksille ja pilvipalvelualustoille.
  • Nopeat reitittimet ja runkoverkon viestintälaitteet.
  • Suurten yritysverkkojen ja kaupunkialueverkkojen ydinkytkentälaitteet.
  • Nopeat liitäntämoduulit 5G-viestinnän tukiasemissa ja siirtoverkoissa.
  • Muut verkko- ja viestintälaitealat, joilla on tiukat vaatimukset nopeille signaaleille ja tiheälle liitännälle.
