hartsilla täytetty PCB-levy

hartsilla täytetty läpivienti-PCB parannetun luotettavuuden ja juottamisen takaamiseksi

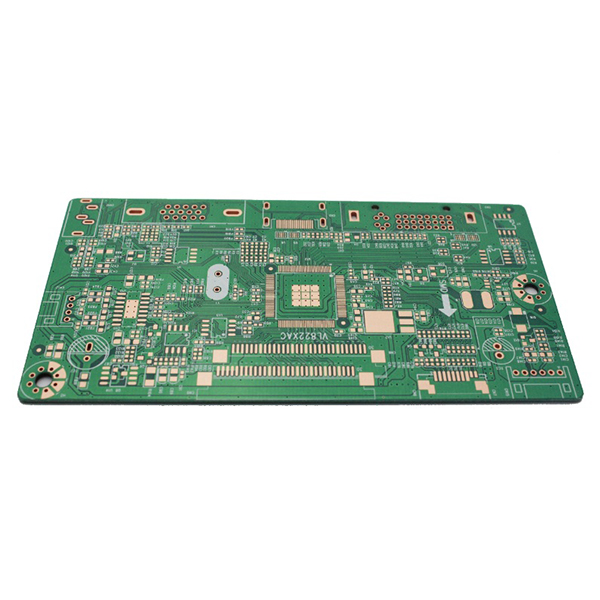

Hartsilla täytetty läpivienti-PCB (Resin Plugged Via PCB tai Resin-filled Via PCB) viittaa piirilevyyn, jossa läpiviennit on täytetty ja suljettu hartsilla PCB:n valmistusprosessin aikana.

Kuvaus

Hartsilla täytettyjen läpivientien käsittelyn tarkoitus

Hartsilla täytetyn läpivientikäsittelyn tarkoituksena on estää juotteen virtaaminen läpivientien sisään, parantaa levyn luotettavuutta ja täyttää erityiset prosessivaatimukset, kuten tiheät liitännät (HDI).

Tärkeimmät ominaisuudet

  1. Hartsilla täytetyt läpiviennit:Via-reiät (yleensä sokeat, upotetut tai läpimenevät via-reiät) täytetään hartsilla, kovetetaan ja pintakäsitellään, jotta reikiin ei jää onteloita.
  2. Sileä pinta:Hartsin täyttämisen jälkeen voidaan suorittaa hionta ja kuparipinnoitus, jotta padin pinta on tasainen ja sopii BGA- ja CSP-tyyppisten hienojakoisten pakkausten asennukseen.
  3. Parannettu luotettavuus:Estää ongelmia, kuten kuplien tai juotoskuulien muodostumisen juottamisen aikana, mikä parantaa johtavuuden luotettavuutta ja mekaanista lujuutta.

Tärkeimmät sovellukset

  1. Tiheästi kytketyt piirilevyt (HDI PCB).
  2. Monikerroksiset piirilevyt, jotka vaativat sokeita/haudattuja läpivientireikiä ja läpivientireikien tukkimista.
  3. PCB-suunnittelu korkean luotettavuuden, hienojakoisille komponenteille (kuten BGA- ja CSP-paketeille).
  4. Erityisvaatimukset, jotka estävät juotospastan tunkeutumisen läpivientireikiin.

Eroja tavallisiin läpivientireikiin

  1. Tavalliset läpiviennit ovat yleensä tyhjiä ja toimivat vain sähköisen liitännän välineinä ilman tulppauskäsittelyä.
  2. Hartsilla täytetyt läpivientikytkentäpiirilevyt on täytetty hartsilla, mikä täyttää korkeammat prosessi- ja kokoonpanovaatimukset.
