Press-Fit-tekniikka piirilevyjen kokoonpanossa

Press-fit-tekniikka on tehokas ja luotettava liitäntätekniikka, jota käytetään nykyaikaisessa piirilevyjen (PCB) kokoonpanossa. Sitä käytetään laajalti elektroniikkatuotteiden kokoonpanossa, jotka vaativat suurta nopeutta, tiheyttä ja luotettavuutta, kuten autojen elektroniikka, viestintälaitteet, teollisuuden ohjauslaitteet ja lääketieteelliset laitteet.

Toimintaperiaate

Press-fit-tekniikka hyödyntää erityisesti suunniteltujen press-fit-nastojen elastista rakennetta. Kun nastat asetetaan piirilevyn pinnoitettuihin reikiin, nastan pinnan ja reiän seinämän välille syntyy mikroskooppinen elastinen muodonmuutos, joka johtaa tiukkaan mekaaniseen lukitukseen ja matalan vastuksen sähköiseen liitäntään. Koko prosessi ei vaadi kuumentamista tai juottamista, mikä välttää lämpörasituksen ja korkeiden lämpötilojen aiheuttamat juotosviat ja parantaa siten liitoksen vakautta ja luotettavuutta.

Tärkeimmät edut

• Ei juottamista, ympäristöystävällinen:Poistaa juotoksen ja juotosfluxin käytön, vähentää haitallisten aineiden ja lämpövaurioiden määrää ja täyttää ympäristönsuojeluvaatimukset.
• Korkea luotettavuus:Puristusliitokset tarjoavat erinomaisen kestävyyden tärinää ja iskuja vastaan, mikä sopii vaativiin työympäristöihin.

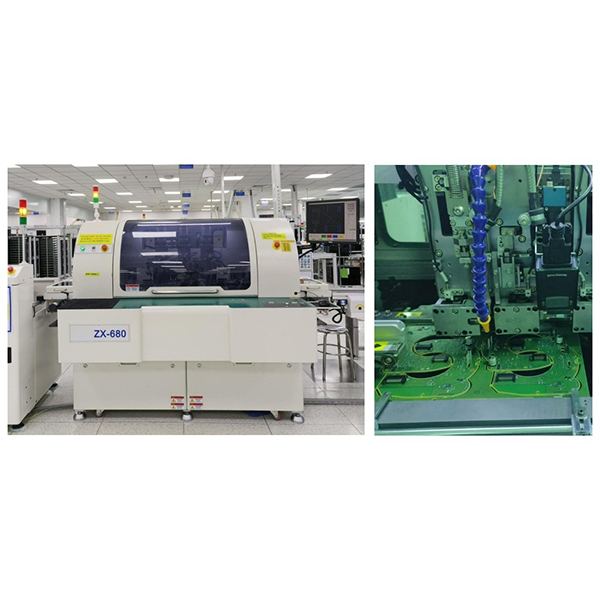

• Helppo käyttö, tehokas ja aikaa säästävä:Automatisoitu puristusliitoslaitteisto mahdollistaa tehokkaan massakokoonpanon ja parantaa tuotannon tehokkuutta.
• Hyvä huollettavuus:Helpottaa myöhempää korjausta ja vaihtoa, mikä parantaa tuotteen huollettavuutta.
• Sopii tiheään kokoonpanoon:Erityisen sopiva monikerroksisille ja kaksipuolisille levyille, jotka vaativat tiheää kokoonpanoa.

Sovellusalueet

Press-fit-tekniikkaa käytetään laajalti autojen ohjausyksiköissä, teollisuuden automaatiolaitteissa, viestinnän tukiasemissa, palvelimissa, lääketieteellisessä elektroniikassa ja muilla aloilla, joilla vaaditaan erittäin korkeaa liitäntöjen luotettavuutta ja kokoonpanon tehokkuutta. Press-fit-tekniikan avulla on mahdollista saavuttaa tiheät, suorituskykyiset ja erittäin luotettavat sähköliitännät, mikä tekee siitä välttämättömän avainprosessin modernissa elektroniikan valmistuksessa.
