paperipohjainen laminaatti

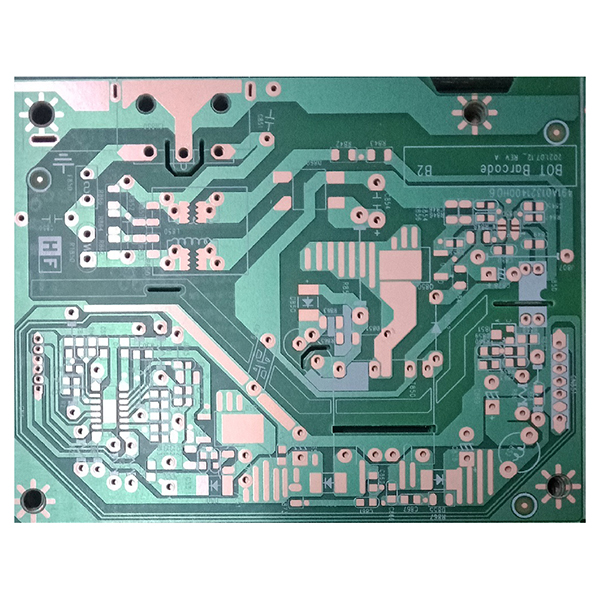

paperipohjainen laminaatti, jossa on kuparipinnoitettu fenolipaperi piirilevyjä varten

Paperipohjaisissa levyissä käytetään fenolipaperipohjaista kuparipinnoitettua laminaattia alustana, jonka paloluokitus on 94 HB. Se tarjoaa hyvän sähköeristyksen ja taloudellisuuden.

Kuvaus
Fenolipaperipohjainen kuparipinnoitettu laminaatti on yleinen substraattimateriaali painetuille piirilevyille (PCB). Se valmistetaan käyttämällä pohjana erittäin puhdasta puumassapaperia, joka kyllästetään fenolihartsilla ja laminoidaan ja kovetetaan ennen kuin se peitetään elektrolyyttisellä kuparifoliokerroksella. Fenolihartsin ja paperipohjaisten materiaalien käytön ansiosta tämäntyyppinen levy on tyypillisesti edullinen, sillä on erinomaiset mekaaniset ominaisuudet ja sähköeristyskyky, ja se sopii kustannusherkkien elektroniikkatuotteiden massatuotantoon.

Päärakenne:

  1. Eristävä paperipohja:Käytetään korkeapuhtaista puumassapaperia, joka on käsitelty useilla fysikaalisilla ja kemiallisilla käsittelyillä levyn eristys- ja mekaanisen lujuuden varmistamiseksi.
  2. Fenolihartsi:Paperipohja on täysin kyllästetty fenolihartsilla lämmönkestävyyden, kosteudenkestävyyden ja yleisen vakauden parantamiseksi.
  3. Kuparifolio:Levyn pinta on päällystetty elektrolyyttisellä kuparifoliolla, mikä helpottaa myöhempää etsausta ja piirikuvion muodostamista.

Paperipohjaisen laminaatin pääominaisuudet:

  1. Edullinen, sopii massatuotantoon, auttaa vähentämään tuotteen valmistuskustannuksia.
  2. Hyvä mittatarkkuus, vähäinen taipuma ja vääntyminen, ei helposti muodonmuutos pitkäaikaisessakaan käytössä.
  3. Erinomainen työstettävyys, helppo lävistää, porata ja jyrsiä, sopii automatisoituun tuotantoon.
  4. Hyvä sähköeristys, täyttää yleisten elektroniikkatuotteiden turvallisuusvaatimukset.
  5. Pinta on usein käsitelty hartsilla juotettavuuden ja tasaisuuden parantamiseksi, mutta rajoitetun lämmönkestävyyden vuoksi sitä ei voida viimeistellä kuumailmalla juotettuna (HASL).
  6. Kevyt materiaali, helppo kuljettaa ja asentaa.

Paperipohjaisen laminaatin pääasialliset käyttökohteet:

  1. Käytetään laajalti televisioiden, nauhureiden, äänilaitteiden, pelikonsolien, puhelimien, kodinkoneiden ja muiden kulutuselektroniikan tuotteiden piirilevyjen valmistuksessa.
  2. Viime vuosina käytetty myös virtalähdepiirilevyissä ja oskilloskooppien (CRT), toimistoautomaatiolaitteiden (OA-koneiden) ja muiden elektroniikkalaitteiden ohjauspiireissä.
  3. Sopii kustannusherkille, yleiskäyttöisille ja lievässä ympäristössä käytettäville elektroniikkatuotteille.

Yleiset tekniset tiedot:

  1. Pohjan paksuus: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
  2. Kuparin paksuus: 18 μm, 25 μm
  3. Levyn koko: 1020 x 1030 mm
