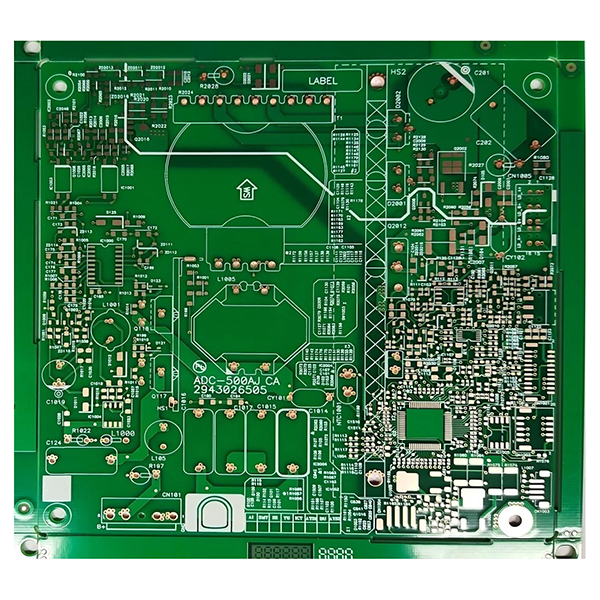

OSP-PCB, jossa on orgaaninen juotettavuuden säilyttävä pinta

Orgaaninen juotettavuusaine (OSP) piirilevyjen pintakäsittelyyn

Kuvaus

Orgaaninen juotettavuusaine (OSP) on ympäristöystävällinen prosessi, jota käytetään yleisesti piirilevyjen (PCB) pintakäsittelyyn. Sen pääasiallinen tehtävä on päällystää piirilevyjen paljas kuparipinta orgaanisella suojakalvolla, joka estää hapettumisen varastoinnin ja kuljetuksen aikana ja varmistaa erinomaisen juotettavuuden myöhempää kokoonpanoa varten.

Tärkeimmät ominaisuudet

• Ympäristöystävällinen ja lyijytön, RoHS-standardien mukainen.
• Säilyttää kuparipinnan juotettavuuden, sopii lyijyttömään juottamiseen.
• Yksinkertainen prosessi, suhteellisen edullinen.
• Ohut pinnoite ei vaikuta sähköisiin ominaisuuksiin.

Ympäristöystävälliset ja lyijyttömät edut

• OSP-prosessi ei sisällä lyijykomponentteja. OSP käyttää orgaanisia yhdisteitä (kuten amiineja tai fenoleja) muodostaakseen erittäin ohuen orgaanisen suojakerroksen piirilevyn kuparipinnalle, joka on täysin vapaa lyijystä tai muista haitallisista raskasmetalleista.
• Poistaa tarpeen galvanoida tai upottaa raskasmetalliliuoksiin. Tietyt perinteiset pintakäsittelyt (esim. lyijyä sisältävä tinaus) vaativat lyijyä sisältäviä materiaaleja, kun taas OSP-prosessissa käytetään vain orgaanisia kemikaaleja eikä metallista lyijyä.
• Täyttää RoHS-tyyppiset ympäristömääräykset. OSP-pintakäsittelyprosessi on tunnustettu ja laajalti käytössä tärkeimmissä kansainvälisissä ympäristöstandardeissa (esim. EU:n RoHS-direktiivi), ja se täyttää täysin lyijyttömien ja vaarattomien aineiden vaatimukset.
• Yhteensopiva lyijyttömän juotteen kanssa myöhempää kokoonpanoa varten. OSP-käsiteltyjä levyjä voidaan käyttää lyijyttömän juotteen kanssa elektroniikan kokoonpanossa, mikä varmistaa entisestään koko elektroniikkatuotteen ympäristö- ja lyijyvaatimusten noudattamisen.

Tyypillisiä sovelluksia

• Kuluttajaelektroniikka.
• Tietokoneet.
• Televiestintä.
