Jump V-scoring valikoivalla PCB V-ura-tekniikalla

Jump V-scoring on elektroniikka- ja PCB-teollisuuden tekninen termi, jota käytetään pääasiassa PCB (painettu piirilevy) -delaminointiprosesseissa. Tämä tekniikka parantaa levyn mekaanista lujuutta ja täyttää samalla delaminointivaatimukset.

Kuvaus

Jump V-Scoring (Skip V-Groove PCB)

Jump V-scoring, joka tunnetaan myös nimellä skip V-groove PCB, viittaa V-leikkausprosessiin (V-scoring) piirilevyjen depaneloinnissa, jossa leikkausväline ohittaa tietyt alueet eikä leikkaa niitä, vaan leikkaa vain ne kohdat, joissa erottaminen on tarpeen, jättäen muut alueet leikkaamatta.

Sovellustilanteet

  1. Käytetään yleisesti, kun tietyt alueet yhdellä levyllä on pidettävä yhteydessä toisiinsa tai kun erityisrakenteet vaativat yhteyden lujuuden säilyttämistä PCB-suunnittelussa.
  2. Tyypillisiä sovelluksia: levyt, joissa on yhdistäviä siltoja, osittainen paneelointi tai elektroniikkatuotteet, joilla on erityisiä rakenteellisia vaatimuksia.

Edut

  1. Parantaa piirilevyn kokonaislujuutta ja auttaa estämään vahingossa tapahtuvia rikkoutumisia kuljetuksen tai kokoonpanon aikana.
  2. Vastaa joustavasti erilaisiin paneelointiin ja liitäntöihin liittyviin vaatimuksiin tietyillä alueilla.

Esimerkki

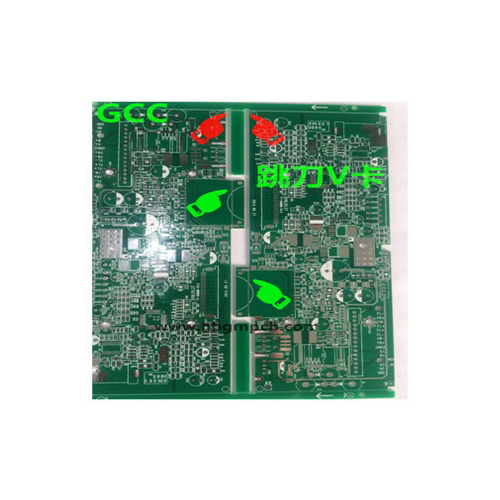

Esimerkiksi paneeloituun piirilevyyn, jossa suurin osa alueista on erotettava toisistaan lukuun ottamatta keskellä olevaa segmenttiä, voidaan käyttää hyppy-V-viiltoa – V-leikkuri nostaa ja ohittaa kyseisen alueen automaattisesti leikkaamatta sitä.
