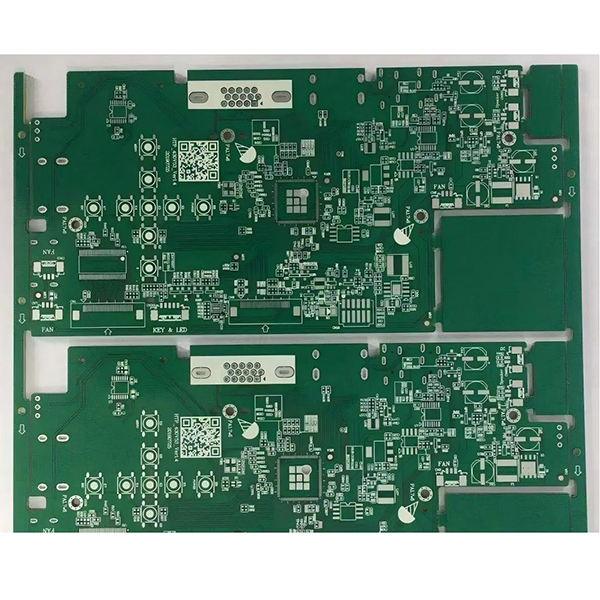

upotettu tina-PCB

upotettu tina-PCB juotettavuuden ja hapettumisen estämiseksi

Kemiallisesti tinatut levyt ovat piirilevyjä, jotka on päällystetty kemiallisesti kerrostetulla tinakerroksella. Niiden pääasialliset tehtävät ovat hapettumisen estäminen ja juotettavuuden parantaminen, mikä tekee niistä yleisen ympäristöystävällisen pintakäsittelymenetelmän.

Kuvaus

PCB-levyjen sähköttömät tinapinnoitukset

Sähkötön tinaus, joka tunnetaan myös nimellä kemiallinen tinaus (yleisesti kutsutaan sähkötön tinaus PCB tai upotustinaus PCB), on laajalti käytetty pintakäsittelyprosessi piirilevyille (PCB).

Sen pääasiallinen tarkoitus on kerrostuttaa tasainen kerros puhdasta tinaa (Sn) piirilevyn kuparipinnalle kemiallisen reaktion avulla. Tämä suojaa kuparikerrosta hapettumiselta ja parantaa juotettavuutta.

Tärkeimmät ominaisuudet

  • Erinomainen juotettavuus:Sähkötön tinapinnoitteen sileä, tasainen pinta on ihanteellinen SMT- ja hienojakoisten komponenttien juottamiseen.
  • Ympäristöystävällinen ja lyijytön:Täyttää RoHS-ympäristöstandardit, ei sisällä lyijyä tai haitallisia raskasmetallijäämiä.
  • Hapettumisen estäminen:Tinakerros eristää kuparin tehokkaasti ilmasta ja estää hapettumisen.
  • Yksinkertainen prosessi ja alhaiset kustannukset:Tarjoaa alhaisemmat kustannukset verrattuna korkealaatuisiin käsittelyihin, kuten elektrolyyttiseen kulta-upotukseen (ENIG).

Käyttöalueet

Käytetään pääasiassa yleisessä kulutuselektroniikassa, tavallisissa viestintälevyissä, kodinkoneiden ohjauslevyissä ja muissa sovelluksissa, joissa ei vaadita äärimmäistä luotettavuutta.
