ICT-testaus piirilevyjen valmistuksessa

ICT-testaus piirilevyjen valmistuksessa laadun ja luotettavuuden varmistamiseksi

In-Circuit Test (ICT) käyttää erikoistuneita testauslaitteita ja kiinnikkeitä täysin koottujen piirilevyjen (PCB) pisteittäiseen tarkastukseen. Se on välttämätön laadunvalvontavaihe piirilevyjen valmistuksessa.

Kuvaus

Piirilevytestaus (ICT) – yleiskatsaus

Piirilevytestausta (ICT) käytetään pääasiassa komponenttien juotoslaadun, sähköliitäntöjen tilan ja kunkin komponentin parametrien suunnitteluvaatimusten mukaisuuden tarkastamiseen.

Toimintaperiaate

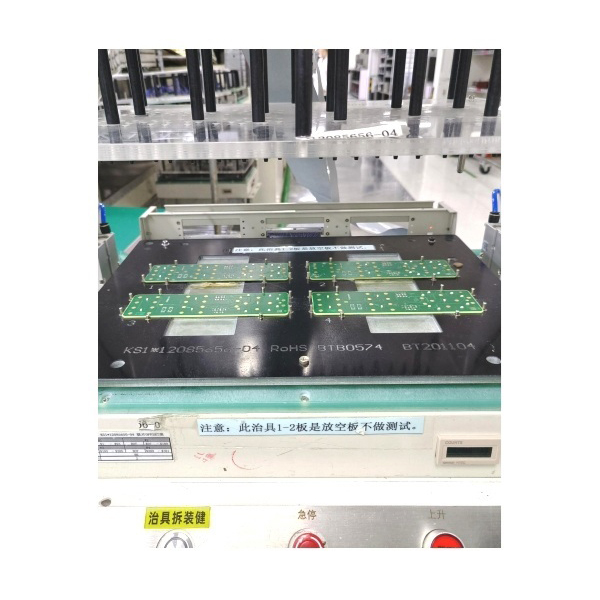

ICT-laite kiinnittää piirilevyn testauslaitteistoon (naulamatto) ja käyttää satoja tai tuhansia jousikuormitteisia antureita, jotka ovat suorassa kosketuksessa piirilevyn testauspisteisiin. Ohjelmiston ohjaama laite syöttää automaattisesti jännitettä tai virtaa mitatakseen kunkin komponentin ja piirin sähköiset ominaisuudet, mukaan lukien avoimet piirit, oikosulut, vastus, kapasitanssi, diodit ja transistorit. Näin valmistus- ja kokoonpanoprosessin viat voidaan havaita nopeasti ja tarkasti.

Tärkeimmät tarkastuskohteet

  • Tarkista komponenttien läsnäolo, napaisuus ja arvo.
  • Tarkista juotosongelmat, kuten kylmät juotosliitokset, riittämätön juotos, oikosulut ja avoimet piirit.
  • Varmista, että piirilevyn toiminnalliset liitännät ovat täydelliset ja luotettavat.
  • Mittaa eri komponenttien todelliset sähköiset parametrit.

Edut ja merkitys

  • Nopea testausnopeus, sopii massatuotantolinjoille.
  • Kattava tarkastus, joka kattaa suurimman osan sähköisistä vioista.
  • Korkea testausarkkuus, pystyy havaitsemaan pienet viat nopeasti ja parantamaan ensimmäisen kierroksen tuotantoa.
  • Vähentää uusintatyön ja korjauskustannuksia, parantaa tuotteen luotettavuutta ja asiakastyytyväisyyttä.

Sovellusalueet

ICT:tä käytetään laajasti erilaisten elektroniikkatuotteiden valmistuksessa, mukaan lukien kulutuselektroniikka, autoelektroniikka, viestintälaitteet, lääketieteelliset laitteet ja teollisuuden ohjausjärjestelmät. ICT tarjoaa tehokkaan ja luotettavan laadunvarmistuksen yksipuolisten, kaksipuolisten tai monikerroksisten piirilevyjen osalta.

ICT-palvelumme edut

Meillä on edistykselliset ICT-testauslaitteet ja ammattitaitoinen insinööritiimi, joiden avulla voimme tarjota räätälöityjä ICT-testausratkaisuja eri tuotteiden ja prosessien tarkastusvaatimusten täyttämiseksi ja auttaa asiakkaita parantamaan tuotteiden laatua ja kilpailukykyä markkinoilla.
