nopea piirilevy

nopea PCB-ratkaisu erittäin nopeaan tiedonsiirtoon

Nopeat piirilevyt on suunniteltu erityisesti tilanteisiin, joissa tarvitaan suurta nopeutta, suurta kaistanleveyttä ja korkeaa luotettavuutta, ja niitä käytetään laajalti tiedonsiirrossa, pilvipalveluissa, palvelimissa ja korkealaatuisissa elektroniikkalaitteissa.

Kuvaus

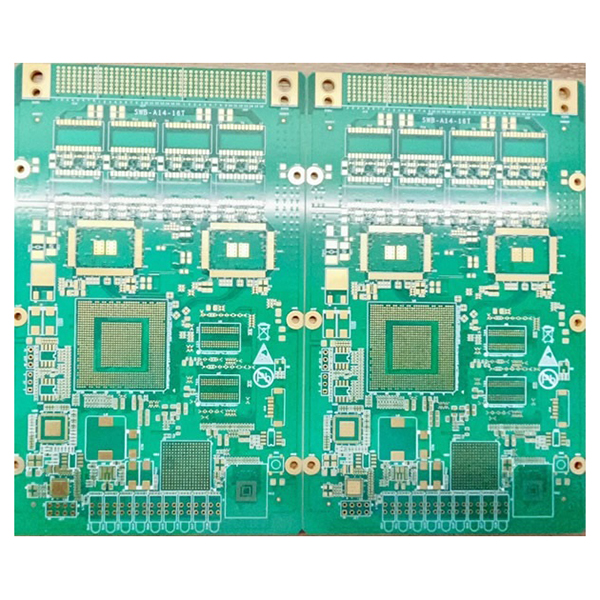

Nopea piirilevy (nopea PCB, nopea piirilevy)

Nopea piirilevy (High-Speed PCB, High-Speed Board) tarkoittaa painettua piirilevyä (PCB), joka on erityisesti suunniteltu ja valmistettu nopeaa signaalinsiirtoa varten. Nopeat piirilevyt on optimoitu rakenteen, materiaalien ja prosessien osalta, jotta signaalin eheys, sähkömagneettinen yhteensopivuus ja luotettavuus voidaan varmistaa korkeataajuisissa, suurikaistaisissa ja nopeissa tiedonsiirtoympäristöissä.

Tärkeimmät ominaisuudet

  • Suuri kerrosten lukumäärä:Käyttää 18-kerroksista tiheää liitosrakennetta, joka tukee monimutkaista nopeaa signaalinsiirtoa ja monitoimista integraatiota vastaamaan edistyneiden elektronisten järjestelmien suunnittelutarpeisiin.
  • Erittäin korkea kuvasuhde:Valmiin levyn paksuus on 4,0 mm, pienin reikien halkaisija on 0,20 mm ja kuvasuhde on jopa 20:1, joten se sopii sovelluksiin, jotka vaativat suurta luotettavuutta ja suurta virrankuormitusta.
  • Ensiluokkainen substraatti:Käytetään Panasonicin M6-korkean suorituskyvyn materiaalia, jolla on alhainen häviö ja erinomaiset dielektriset ominaisuudet, jotka takaavat vakaan nopean signaalinsiirron.
  • Tarkka impedanssin hallinta:Erittäin tarkka impedanssin säätö, ±7,5 % ≤50 Ω:lle ja ±5 % &gt.50 Ω:lle, mikä takaa nopean signaalin eheyden ja yhteensopivuuden eri nopeiden rajapintojen kanssa.
  • Edistyksellinen backdrill-tekniikka:Käytetään kaksipuolista backdrilling-tekniikkaa, jossa stubin pituus on alle 0,08 mm, mikä vähentää tehokkaasti signaalien ylikuulumista ja heijastumista ja parantaa signaalin eheyttä.
  • Hartsitulppaustekniikka:Käyttää hartsitulppausprosessia parantaakseen eristystä ja mekaanista lujuutta läpivienneissä, sopii tiheään reititykseen ja BGA-pakkaussuunnitteluun.
  • Erittäin nopea tiedonsiirtokapasiteetti:Tukee jopa 64 Gbps:n tiedonsiirtonopeuksia, mikä vastaa tulevaisuuden tarpeisiin nopeiden yhteyksien ja suuren kaistanleveyden osalta.

Tärkeimmät sovellukset

  • 5G-tukiasemat ja nopeat viestintälaitteet.
  • Tietokeskuksen nopeat kytkimet ja reitittimet.
  • Palvelimen emolevyt ja suorituskykyiset tallennuslaitteet.
  • Nopeat signaalinkäsittely- ja testauslaitteet.
  • Huippuluokan verkkolaitteet ja elektroniset järjestelmät, joille asetetaan tiukat vaatimukset nopeuden ja luotettavuuden suhteen.
