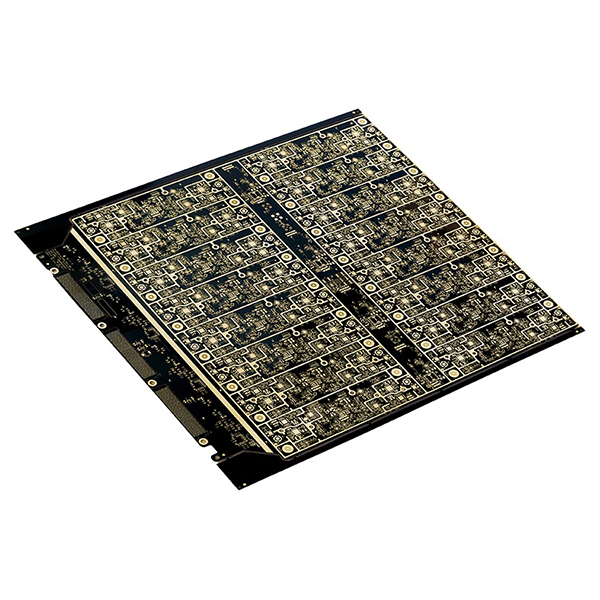

korkeataajuinen 5G-aktiivinen antenni painettu piirilevy

korkeataajuinen 5G-aktiivinen antenni painettu piirilevy

Korkeataajuinen 5G-aktiivinen antennilevy on suunniteltu erityisesti seuraavan sukupolven viestintäasemille ja huippuluokan langattomille laitteille, ja se täyttää korkeiden datanopeuksien, laajan kaistanleveyden ja korkean luotettavuuden vaatimukset.

Kuvaus

Tärkeimmät ominaisuudet

  • Rikas kerroksellinen rakenne:Käyttää 22-kerroksista (22L) tiheää liitosrakennetta tukemaan monimutkaista RF-signaalin siirtoa ja täyttää korkeataajuisten 5G-sovellusten tiukat signaalin eheys- ja eristysvaatimukset.
  • Suorituskykyiset materiaalit:Käyttää Doosan DS-7409DV HVLP -korkeataajuisia, vähähäviöisiä materiaaleja, jotka takaavat erinomaiset dielektriset ominaisuudet ja alhaisen inserttihäviön korkeataajuisissa sovelluksissa.
  • Monikerroksinen laminointiprosessi:Käyttää kaksivaiheista laminointiprosessia, joka parantaa merkittävästi kerrosten välistä sidoslujuutta ja lopputuotteen luotettavuutta, mikä tekee siitä sopivan monikerroksisille levyille vaadittaviin monimutkaisiin prosesseihin.
  • Monimutkainen takaporausrakenne:Sisältää 11 takaporausnauhaa signaalireitityksen optimoimiseksi, parasiittisten vaikutusten ja signaalihäiriöiden vähentämiseksi sekä nopeiden signaalien eheyden parantamiseksi.
  • VIPPO-tekniikka:Sisältää VIPPO (Via In Pad Plated Over) -tekniikan, joka mahdollistaa suuremman johdotustiheyden ja erinomaisen sähköisen suorituskyvyn sekä tukee miniatyrisointia ja korkeaa integraatiota.
  • Upotetut kuparilohkot:Sisältää 22 kuparilohkoa piirilevyssä, jotka parantavat paikallista lämmön haihtumista ja lämmönhallintaa suuritehoisissa aktiivisissa komponenteissa.
  • Moninkertainen impedanssin hallinta:Tukee 10 erilaista impedanssisuunnittelua sekä yksipäätteiselle että differentiaaliselle signaalinsiirrolle, mikä vastaa erilaisiin RF-laitteiden impedanssin sovitustarpeisiin.
  • Edistyksellinen läpivientien täyttötekniikka:Käyttää korkea- ja matalapaineisia galvanoituja via-täyttötekniikoita parantaakseen metallin täyttöä via-aukkoissa ja saavuttaakseen paremman sähköisen ja mekaanisen luotettavuuden.

Tärkeimmät sovellukset

  • 5G-tukiaseman aktiiviset antennit (AAU/AAU Massive MIMO).
  • Korkeataajuiset RF-moduulit ja lähetin-vastaanottimet.
  • Tiheät antennijärjestelmät langattomissa viestintäjärjestelmissä.
  • Suuritehoiset RF-etumoduulit.
  • Huippuluokan viestintälaitteet, jotka vaativat korkeataajuutta, vähäistä häviötä ja erinomaista lämmönpoistokykyä.
