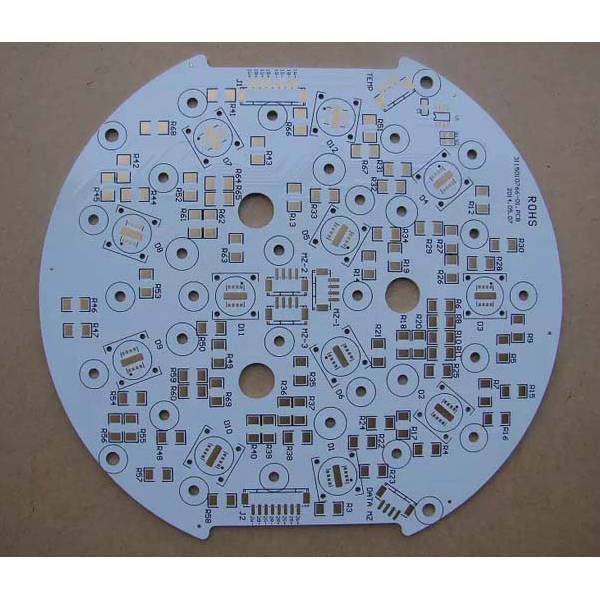

kuparipohjainen piirilevy, jossa on erilliset lämpö- ja sähköreitit

Kuparipohjainen piirilevy (kuparinen piirilevy)

Kuparipohjainen piirilevy (Copper-based PCB tai Copper Core PCB) on kuparipinnoitettu levy, jonka pohjamateriaalina käytetään metallikuparia. Sen rakenne on samanlainen kuin alumiinipiirilevyjen, ja se koostuu yleensä kolmesta osasta: kuparipohjasta, eristekerroksesta ja kuparifoliosta. Kuparipohjaiset piirilevyt ovat erittäin lämmönjohtavia ja mekaanisesti erittäin lujia, minkä ansiosta ne poistavat elektronisten komponenttien tuottaman lämmön nopeasti ja tehokkaasti. Niitä käytetään laajalti suuritehoisissa, paljon lämpöä tuottavissa ja erittäin luotettavissa elektroniikkatuotteissa, kuten tehovahvistimissa, viestintälaitteissa, tehomoduuleissa, autoelektroniikassa ja LED-valaistuksessa.

Kuparipohjaisten piirilevyjen pääominaisuudet

1. Erittäin korkea lämmönjohtavuus, joka on huomattavasti parempi kuin alumiinipohjaisilla piirilevyillä ja tavallisilla FR-4-levyillä.
2. Erinomainen sähköeristys ja mekaaninen prosessointikyky.
3. Kestää suuremman virran ja tehotiheyden, sopii korkealaatuisiin elektroniikkalaitteisiin ja sovelluksiin, joissa on tiukat lämmönpoistovaatimukset.

Kuparipohjaisten piirilevyjen pääasialliset sovellukset

1. Suuritehoiset elektroniikkalaitteet: kuten tehovahvistimet, suuritehoiset tehomoduulit, invertterit jne., joissa vaaditaan tehokasta lämmönpoistoa ja suurta virrankapasiteettia.
2. LED-valaistustuotteet: suuritehoiset LED-lamput, LED-katuvalot, autojen LED-lamput, LED-näytöt jne., jotka voivat tehokkaasti alentaa LED-liitoksen lämpötilaa ja pidentää käyttöikää.
3. Autoelektroniikka: moottorin ohjausyksiköt, virranjakelumoduulit, ajoneuvojen laturit, autojen valaistus jne., joissa lämmön haihtuminen ja luotettavuus ovat kriittisiä.
4. Viestintälaitteet: tukiasemien tehovahvistimet, RF-moduulit, suodattimet, mikroaaltoviestintälaitteet jne., joissa vaaditaan tehokasta lämmönpoistoa ja suurta vakautta.
5. Teollisuuden ohjaus: suurtaajuuksiset kytkentävirtalähteet, moottoriohjaimet, taajuusmuuttajat, teollisuuden automaatiolaitteet jne., joita käytetään suuritehoisissa ja korkean lämpötilan elektronisissa ohjausjärjestelmissä.
6. Lääketieteelliset laitteet: lääketieteelliset virtalähteet, lääketieteelliset kuvantamislaitteet, laserterapialaitteet jne., joissa lämmön haihtuminen ja turvallisuus ovat olennaisia.
7. Ilmailu- ja sotilasala: tutkajärjestelmät, navigointilaitteet, virransyöttöjärjestelmät ja muut elektroniset komponentit, jotka vaativat suurta luotettavuutta ja sopeutumista äärimmäisiin olosuhteisiin.
8. Uusi energiasektori: aurinkosähköinvertterit, tuulivoimamuuntimet, akkujen hallintajärjestelmät ja muut uuden energian laitteiden teho-ohjauskortit.
9. Kuluttajaelektroniikka: korkealaatuiset audiolaitteet, pelikonsolit, älykotien virtamoduulit ja muut tuotteet, jotka vaativat korkeaa lämmönpoistoa ja suorituskykyä.

Lämpösähköinen erottava kuparinen piirilevy

Lämpösähköinen erottelukupari-PCB on erityisrakenteinen kupari-PCB, jota käytetään pääasiassa elektroniikkatuotteiden lämmönpoistokyvyn ja sähköeristyksen luotettavuuden parantamiseen. ”Lämpösähköinen erottelu” tarkoittaa, että lämmönjohtoreitti ja sähköreitti on suunniteltu itsenäisesti ja erikseen, mikä mahdollistaa tehokkaan lämmönpoiston ja takaa erinomaisen sähköeristyksen.

Lämpösähköisen erottelun kuparisen piirilevyn rakenne

1. Tehokasta lämmön haihtumista vaativien komponenttien pohjassa on suoraan kuparipohjassa oleva ikkuna, joka on täytetty korkean lämmönjohtavuuden materiaaleilla (kuten keraamisilla kappaleilla, kuparipylväillä tai kuparilohkoilla), jolloin komponenttien tuottama lämpö siirtyy suoraan kuparipohjaan, kun taas sähköliitäntä kulkee edelleen eristekerroksen ja kuparifoliopiirin läpi.
2. Tällä tavalla lämpö haihtuu suoraan lämmönjohtopilarin tai ikkunan kautta, kun taas virta kulkee edelleen eristekerroksen yli piirin läpi – lämpö- ja sähköpolut ovat erillään eivätkä häiritse toisiaan.

Lämpö-sähköisen erottelun kuparisen piirilevyn tärkeimmät edut

1. Parantaa huomattavasti lämmön haihtumisen tehokkuutta, sopii erityisesti suuritehoisille LEDeille, tehoelektroniikalle ja muille sovelluksille, jotka ovat erittäin herkkiä lämmölle.
2. Varmistaa sähköturvallisuuden estämällä vuotoja ja vikoja.
3. Mahdollistaa miniatyrisoinnin ja korkean integraation suunnittelun.

Lämpö-sähköisen erottelun kuparisen piirilevyn sovellustilanteet

• Suuritehoiset LED-valaisimet
• COB-pakkaus
• Auton ajovalot
• Teho-puolijohdemoduulit
• Muut liittyvät alat
