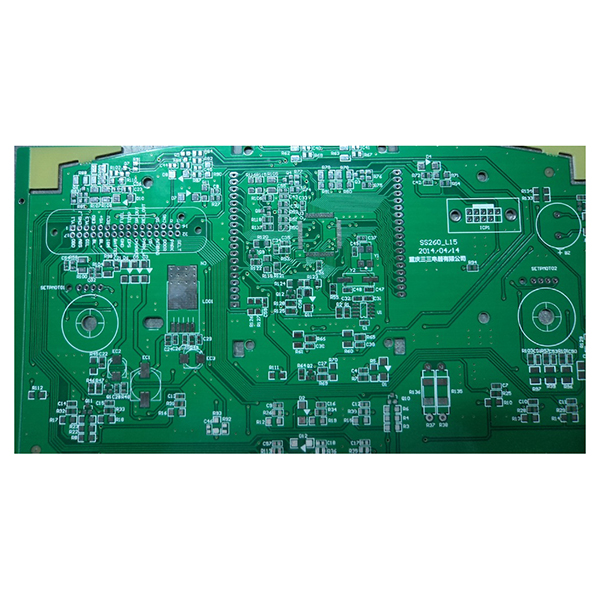

CEM-3-piirilevyjen ominaisuudet ja sovellukset

CEM-3-komposiittikuparikuitulaminaatti piirilevyille

CEM-3 on komposiittikuparipinnoitettu laminaatti, jota käytetään piirilevyissä (PCB). Se valmistetaan vahvistamalla alkalivapaata lasikuitukangasta ja lasikuitumattoa epoksihartsilla ja painamalla sitten kuparifolio pintaan. CEM-3:n sähköiset ominaisuudet, lämmönkestävyys ja palonkestävyys ovat periaatteessa verrattavissa FR-4:n ominaisuuksiin, mutta sen mekaaninen lujuus on hieman heikompi ja lämpölaajenemiskerroin hieman suurempi. CEM-3:n merkittävin ominaisuus on, että sen ydin on yleensä valkoinen tai vaaleanharmaa ja sen pinta on sileä, mikä helpottaa poraamista ja käsittelyä, joten se sopii kaksipuolisten piirilevyjen valmistukseen. CEM-3:a käytetään laajalti elektroniikkatuotteissa, joissa vaaditaan suorituskyvyn ja kustannusten välistä tasapainoa, kuten kodinkoneissa, mittareissa ja mittareissa, autoelektroniikassa jne.

CEM-3:n pääominaisuudet

• Sähköiset ominaisuudet ovat verrattavissa FR-4:ään.
• PTH:n (plated through holes) korkea luotettavuus.
• Sileä pinta, ydin on pääosin valkoinen tai vaaleanharmaa.
• Hyvä palonkestävyys ja eristyskyky.
• Helppo porata ja työstää.
• Edullisempi kuin FR-4, erittäin kustannustehokas.
• Sopii kaksipuolisten piirilevyjen valmistukseen.

Tärkeimmät käyttökohteet

• Instrumentit ja mittarit.
• Tietotekniset laitteet.
• Autoelektroniikka.
• Automaattiset ohjaimet.
• Pelikonsolit.
• Kodinkoneet.
• Viestintälaitteet.

Yleiset tekniset tiedot

• Pohjan paksuus: 1,0 mm, 1,5 mm.
• Kuparin paksuus: 35 μm.
• Levyn koko: 1044 × 1245 mm.
• Pintakäsittelyt: HASL (kuumailmapuhallusjuotos), ENIG (sähkötön nikkelikastelu ja kullatus), OSP (orgaaninen juotettavuusaine).
