PCB:n reunojen ja reikien reunat

WiFi-moduulien piirilevyjen reunojen ja reikien muotoilu

Puolireikäinen levy on erikoistunut piirilevyjen valmistusprosessi, jossa levyn reunaan tehdään puolipyöreitä reikiä. Sitä käytetään yleisesti pienten toiminnallisten moduulien asentamiseen pääpiirilevyille, ja se on yleinen piirilevyn rakenne nykyaikaisessa modulaarisessa elektroniikkasuunnittelussa.

Kuvaus

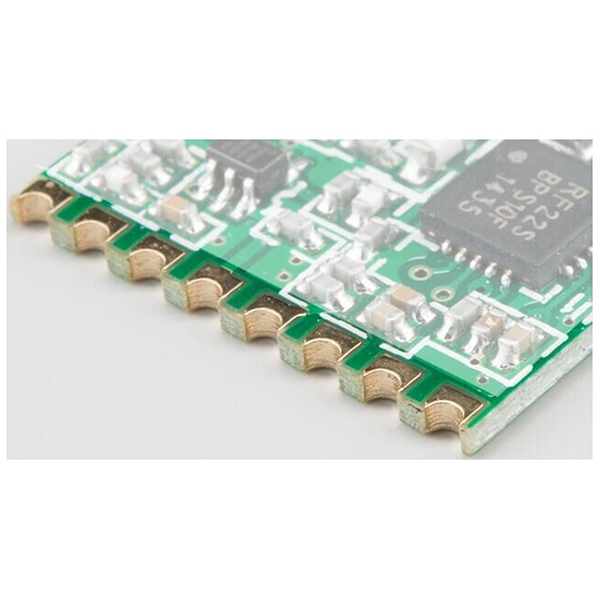

Castellated holes PCB, joka tunnetaan myös nimellä edge-half-hole-levyt, on valmistusprosessi ja levyn tyyppi, jossa puolipyöreät reiät, jotka ovat olennaisesti puolivierekkäisiä rakenteita, luodaan painettujen piirilevyjen reunoille. Tämä rakenne tuottaa puolikuun muotoisia reikiä piirilevyn reunoille, jotka näyttävät puolipyöreiden reikien riviltä, kun niitä katsotaan levyn sivulta.

Tärkeimmät ominaisuudet

  1. Rakenteelliset ominaisuudet:Puolireikä viittaa läpivientireikään, joka on porattu piirilevyn reunaa pitkin. Leikkaamisen jälkeen jäljelle jää vain puolipyöreä muoto, joka luo puolikuun tai niittireiän vaikutelman.
  2. Sähköinen liitettävyys:Puolireiät käytetään tyypillisesti sähköliitäntöihin. Ne voidaan juottaa kuten tyynyjä, mikä helpottaa kokoonpanoa, liittämistä ja modulaarista suunnittelua pienten levyjen ja emolevyjen välillä.
  3. Yleinen ulkonäkö:Rivi säännöllisiä puolipyöreitä reikiä, jotka on jaettu piirilevyn reunaa pitkin, usein nähtävissä langattomissa moduuleissa, pienissä liitäntälevyissä jne.

Sovellukset

  1. Helpottaa pienten moduulien tai tyttärilevyjen juottamista emolevyyn, kuten WiFi-, Bluetooth- ja GSM-moduulit jne.
  2. Mahdollistaa monilevykokoonpanon ja yksinkertaistaa levyjen erottamista, mikä parantaa kokoonpanon ja huollon joustavuutta.
  3. Tukee standardoitua rajapintasuunnittelua, mikä helpottaa modulaarista tuotantoa.

Edut

  1. Helpottaa pistokejohdotusta ja korttien välisiä liitäntöjä, mikä parantaa tuotannon tehokkuutta.
  2. Kompakti rakenne säästää tilaa, mikä on ihanteellista miniatyyrielektroniikalle.
  3. Tukee massatuotantoa, standardoitua moduulien valmistusta ja huoltoa.
