haudatut läpiviennit

Haudatut läpiviennit käytetään PCB:n sisäisten kerrosten yhdistämiseen

Upotetut läpiviennit ovat porausrakenteita, jotka yhdistävät vain piirilevyn eri sisäkerrokset ja ovat näkymättömiä ulkopinnalta. Ne ovat tärkeä tekninen ratkaisu reititystiheyden ja suorituskyvyn parantamiseksi monikerroksisissa piirilevyissä.

Kuvaus

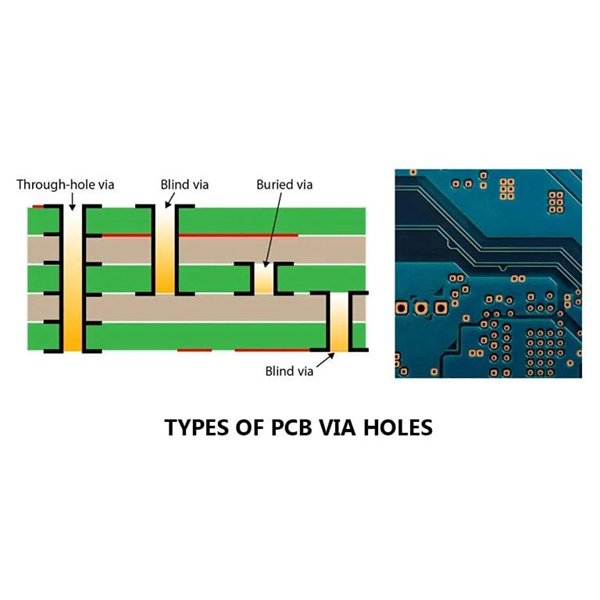

Haudatut läpiviennitovat yleinen erikoistunut reikärakenne monikerroksisissa piirilevyissä. Ne sijaitsevat yksinomaan piirilevyn sisäkerrosten välissä eivätkä ulotu levyn pinnalle. Toisin sanoen haudatut läpiviennit yhdistävät vain kaksi tai useampia sisäkerroksia monikerroksisessa levyssä, eikä niissä ole näkyviä aukkoja ulkokerrosten pintoihin.

Haudattujen läpivientien tärkeimmät ominaisuudet

  1. Liitäntämenetelmä:Yhdistää vain sisäkerrokset sisäkerroksiin. Ei näkyviä aukkoja ulkokerroksiin.
  2. Visuaaliset ominaisuudet:Upotetut läpiviennit eivät ole näkyvissä piirilevyn ulkopinnalta, koska ne ovat kokonaan levyn sisällä.
  3. Valmistuksen monimutkaisuus:Valmistusprosessi on monimutkaisempi kuin tavallisten läpivientireikien tai sokeiden läpivientien, sillä se vaatii kerroksittaisen poraamisen ja sisäkerrosten pinnoittamisen ennen laminointia.

Haudattujen läpivientien sovellukset

  1. Parantaa piirilevyn reititystiheyttä ja säästää pintakerroksen tilaa.
  2. Vastaa miniatyrisoinnin ja korkean suorituskyvyn vaatimuksiin korkealaatuisissa elektroniikkalaitteissa, kuten palvelimissa, viestintälaitteissa ja älypäätteissä.
  3. Käytetään yleisesti HDI-suunnittelussa (High-Density Interconnect), jossa se yhdistetään sokeisiin läpivientireikiin ja läpivientireikiin suunnittelun joustavuuden parantamiseksi.
