Nelikerroksinen piirilevy

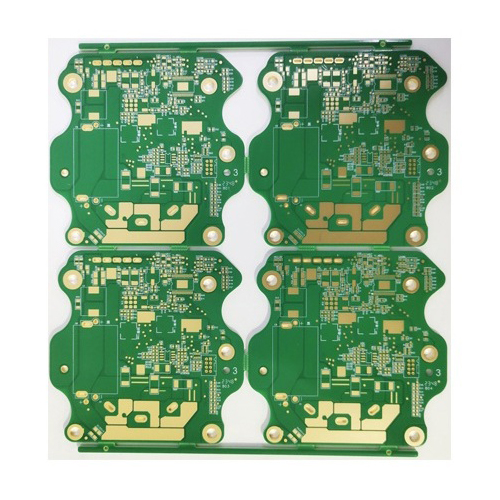

Nelikerroksinen piirilevy ENIG-pinnoitteella

Nelikerroksisessa piirilevyssä käytetään ENIG-prosessia, jonka tarkoituksena on muodostaa piirilevyn pinnalle väriltään vakaa, kiiltävä ja sileä nikkelikulta-kerros, joka tarjoaa erinomaisen juotettavuuden.

Kuvaus

ENIG (sähkötön nikkeli-upotus-kulta) -prosessin yleiskatsaus

ENIG-prosessi (Electroless Nickel Immersion Gold) koostuu pääasiassa neljästä vaiheesta: esikäsittely (mukaan lukien rasvanpoisto, mikroetsaus, aktivointi ja jälkikäsittely), nikkelin kerrostaminen, kullan kerrostaminen ja jälkikäsittely (jääkullan huuhtelu, DI-veden huuhtelu ja kuivaus).

4-kerroksisten piirilevyjen pääominaisuudet

  • Monikerroksinen rakenne:4-kerroksinen rakenne tarjoaa paremman sähköisen suorituskyvyn ja vahvemman häiriönestokyvyn, mikä tekee siitä sopivan monimutkaisiin piirisuunnitteluihin.
  • Sileä pinta:ENIG-pinta on sileä ja kiiltävä, mikä sopii hienojakoisille komponenteille ja tiheille pakkauksille, kuten BGA.
  • Erinomainen juotettavuus:Kultakerros tarjoaa erinomaisen juotettavuuden, mikä parantaa juotoksen laatua ja kokoonpanon luotettavuutta.
  • Vahva hapettumiskestävyys:Nikkelikultakerros estää tehokkaasti kuparin hapettumisen, mikä pidentää piirilevyn käyttöikää.
  • Erinomainen sähköinen suorituskyky:Monikerroksinen rakenne parantaa signaalin eheyttä ja nopeaa signaalinsiirtoa.

4-kerroksisten piirilevyjen pääasialliset sovellukset

  • Viestintälaitteet.
  • Tietokoneiden ja palvelimien emolevyt.
  • Teollisuuden ohjausjärjestelmät.
  • Lääketieteelliset elektroniset laitteet.
  • Autoelektroniikka.
  • Huippuluokan kulutuselektroniikka.
