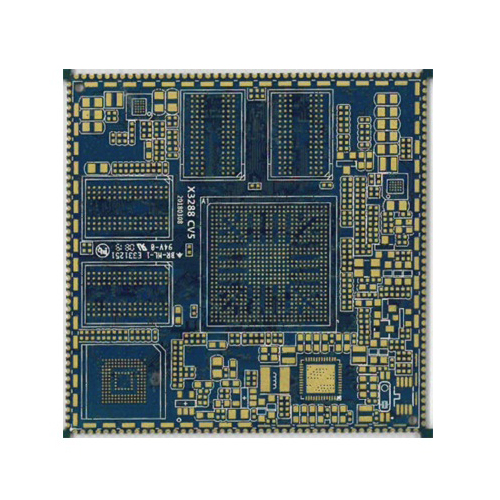

6-kerroksinen painettu piirilevy

6-kerroksinen piirilevy tiheään asennettaviin sovelluksiin

Kuusikerroksinen piirilevy on monikerroksinen piirilevy, joka on valmistettu laminoimalla vuorotellen kuusi kerrosta johtavaa kuparifoliota ja eristekerroksia. 6-kerroksiset piirilevyt tarjoavat enemmän reititystilaa ja paremman sähköisen suorituskyvyn, minkä vuoksi ne sopivat erityisen hyvin monimutkaisiin, nopeisiin ja tiheisiin elektroniikkatuotteiden suunnitteluihin.

Kuvaus

Kuusikerroksinen painettu piirilevy (6-kerroksinen PCB) Yleiskatsaus

Kuusikerroksinen piirilevy (6-kerroksinen PCB) on monikerroksinen piirilevy, jossa on kuusi kerrosta johtavaa kuparifoliota. 6-kerroksinen PCB valmistetaan yleensä pinomalla vuorotellen ulko- ja sisäkerrokset, jotka on erotettu toisistaan eristemateriaaleilla. Verrattuna kaksikerroksisiin tai nelikerroksisiin levyihin, 6-kerroksinen PCB tarjoaa suuremman johdotustiheyden, paremman sähkömagneettisen yhteensopivuuden (EMC) ja erinomaisen signaalin eheyden, mikä tekee siitä sopivan nopeisiin, suorituskykyisiin tai monimutkaisiin piirisuunnitteluihin.

6-kerroksisen piirilevyn tyypillinen rakenne

  1. Yläkerros (L1, yleensä komponenttien asennusta ja reititystä varten)
  2. Sisäkerros 1 (L2, yleensä maakerros GND)
  3. Sisäkerros 2 (L3, yleensä virtakerros)
  4. Sisäkerros 3 (L4, yleensä signaalikerros)
  5. Sisäkerros 4 (L5, yleensä signaalikerros tai virta-/maakerros)
  6. Pohjakerros (L6, yleensä komponenttien asennusta ja reititystä varten)

6-kerroksisten piirilevyjen pääominaisuudet

  • Monikerroksinen rakenne mahdollistaa monimutkaisen piirien reitityksen ja useiden virta-/maadoitusjohtojen hallinnan.
  • Erinomainen signaalin eheys, sopii nopeaan signaalinsiirtoon.
  • Erinomainen sähkömagneettinen yhteensopivuus, vähentää sähkömagneettista häiriötä (EMI).
  • Tukee kompaktimpia malleja, ihanteellinen tiheille, suorituskykyisille elektroniikkatuotteille.

Kuuden kerroksen piirilevyn pääasialliset sovellukset

  • Viestintälaitteet.
  • Palvelimet ja huippuluokan tietokoneet.
  • Teollisuuden ohjausjärjestelmät.
  • Lääketieteellinen elektroniikka.
  • Autoelektroniikka.
  • Nopeat tallennuslaitteet jne.
