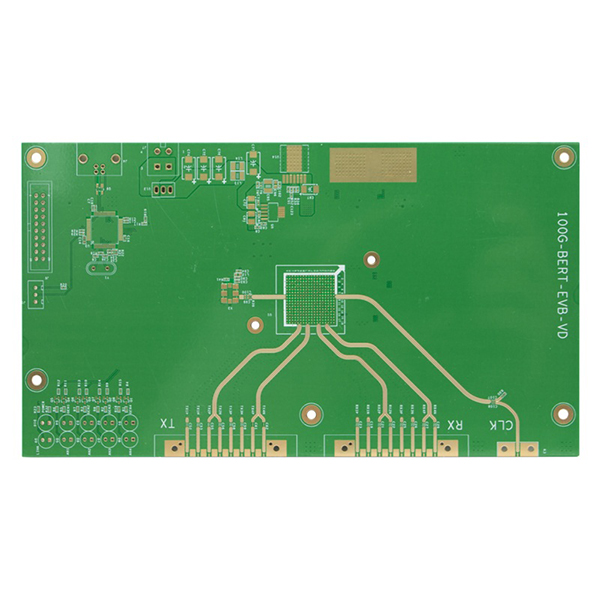

5G-signaalitestin piirilevyjen valmistus RO4350B+TU768-prosessilla

5G-signaalitestauspiirilevyjen reikien halkaisija voi olla vähintään 0,2 mm ja viivojen leveys/väli enintään 100 μm, mikä täyttää tehokkaasti 5G-signaalitestauksen tiukat tarkkuus- ja luotettavuusvaatimukset. Näitä piirilevyjä käytetään laajalti korkealaatuisissa elektroniikan testausaloilla, kuten 5G-signaalitestauksessa.

5G-signaalitestauspiirilevyjen valmistuksen pääominaisuudet

• Käyttää RO4350B+TU768-suorituskykyisiä substraatteja, jotka takaavat erinomaiset korkeataajuusominaisuudet ja signaalinsiirron laadun.
• Hybridipuristusprosessi parantaa levyn yleistä suorituskykyä ja sopii monikerroksisiin ja monimutkaisiin rakenteisiin.
• Mekaaninen poraustekniikka mahdollistaa jopa 0,2 mm:n tarkkuuden reikien poraamisen, mikä täyttää tiheän kokoonpanon vaatimukset.
• Pintakäsittelyssä käytetään ENIG-prosessia (Electroless Nickel Immersion Gold), joka parantaa juottamisen luotettavuutta ja hapettumiskestävyyttä sekä pidentää tuotteen käyttöikää.
• Jopa 100 μm:n viivaleveys ja -väli tukevat tarkkoja piirisuunnitteluja ja varmistavat 5G-korkeataajuussignaalien eheyden.
• Erinomainen mittatarkkuus ja mekaaninen lujuus takaavat levyn vakaan toiminnan erilaisissa testausympäristöissä.
• Kerrosten lukumäärä, koko ja muut parametrit voidaan räätälöidä asiakkaan vaatimusten mukaan, mikä mahdollistaa monipuoliset testaussovellukset.

Tärkeimmät sovellukset

• 5G-signaalitestauslaitteiden pääohjauskortit ja niihin liittyvät toiminnalliset moduulit.
• Korkeataajuiset, nopeat signaalitestauslaitteet ja -järjestelmät.
• Erilaiset langattoman viestinnän testausalustat ja antennitestausmoduulit.
• Viestinnän tukiasemien ja verkkoterminaalien testaus- ja varmennuspiirilevyt.
• Muut elektroniikan testausalat, joilla on tiukat vaatimukset korkealle taajuudelle, tarkkuudelle ja luotettavuudelle.
