5G RF korkeataajuisten piirilevyjen valmistus

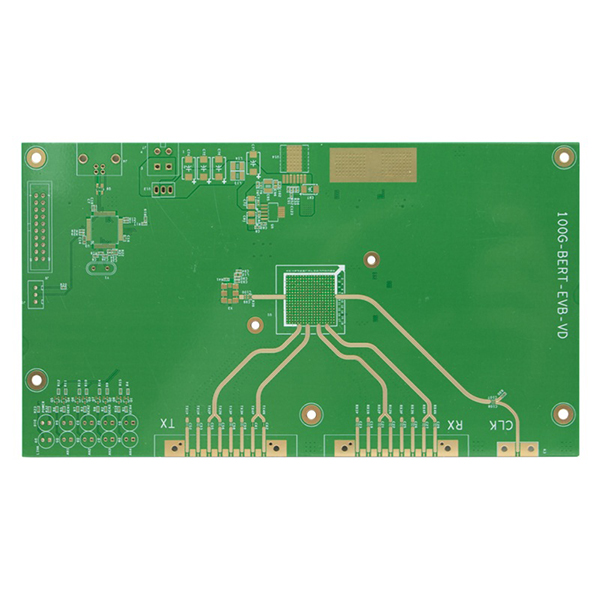

5G RF PCB -levyn reikien halkaisija on vain 0,2 mm ja viivan leveys/väli on jopa 100/100 μm, mikä täyttää korkeataajuisten, nopeiden signaalien siirron tiukat vaatimukset. Sitä käytetään laajalti 5G-signaalien testauksessa ja siihen liittyvillä aloilla.

5G RF-piirilevyn valmistuksen pääominaisuudet

• Käytetään korkean suorituskyvyn RO4350B + TU768 -materiaaleja, joilla on erinomaiset korkeataajuusominaisuudet ja alhainen dielektrinen häviö, mikä takaa vakaan signaalinsiirron.
• Edistyksellinen hybridipuristusprosessi parantaa tehokkaasti kerrosten välistä sidoslujuutta ja pidentää tuotteen käyttöikää.
• Tarkka mekaaninen poraus saavuttaa 0,2 mm:n minimireiän halkaisijan, joka sopii tiheään kokoonpanoon ja mikrokomponenttien juottamiseen.
• Pinnassa käytetään ENIG-prosessia (Electroless Nickel Immersion Gold), joka tarjoaa erinomaisen juotettavuuden, paremman hapettumiskestävyyden ja sopeutumiskyvyn monimutkaisiin olosuhteisiin.
• Minimi viivan leveys/väli on 100/100 μm, mikä tukee nopeita, tiheästi asennettuja reitityssuunnitteluja.
• Hyvä valmistuksen yhdenmukaisuus ja korkea luotettavuus, sopii massatuotantoon ja monimutkaisiin testausvaatimuksiin.
• Mukautettavat kerrokset, paksuudet ja erikoisominaisuudet asiakkaan tarpeiden mukaan, joustava vastaus erilaisiin sovellustilanteisiin.

Tärkeimmät sovellukset

• 5G-signaalin testauslaitteet ja RF-testausjärjestelmät.
• 5G-tukiaseman RF-moduulit ja antenniyksiköt.
• Nopeat signaalinsiirtolaitteet ja mikroaaltoviestintälaitteet.
• Langattomat viestintäpäätteet ja RF-etumoduulit.
• Tutka, satelliittiviestintä ja muut korkeataajuiset elektroniikan alat.
• Muut viestintä- ja elektroniikkalaitteet, joille on asetettu tiukat vaatimukset korkean taajuuden ja luotettavuuden suhteen.
