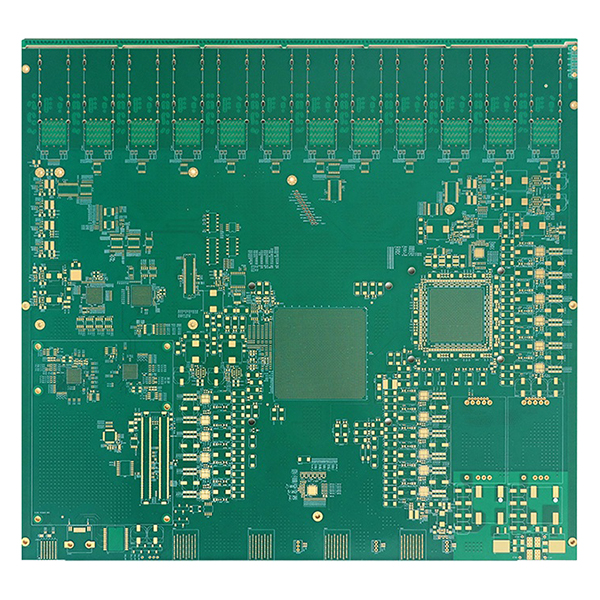

26-kerroksinen piirilevy nopeisiin verkkoihin ja datakeskuksiin

26-kerroksista piirilevyä käytetään yleisesti korkealaatuisissa laitteissa, jotka vaativat poikkeuksellista signaalin eheyttä, häiriönestokykyä ja reititystilaa. Sen monikerroksinen rakenne auttaa optimoimaan virranjakelua, mahdollistaa tarkan impedanssin hallinnan ja tukee edistyneitä tekniikoita, kuten sokeita/haudattuja läpivientireikiä ja HDI:tä, täyttäen nopeiden, korkeataajuisten ja monisiruisten integraatiosovellusten vaatimukset.

26-kerroksisen piirilevyn pääominaisuudet

• Erittäin suuri kerrosten määrä tukee monimutkaista ja nopeaa signaalin reititystä.
• Käyttää Tachyon 100G- ja hiilivety-materiaaleja erittäin alhaisen signaalihäviön saavuttamiseksi, mikä tekee siitä ihanteellisen nopeaan tiedonsiirtoon.
• Ohut viivaleveys/väli ja pieni läpivientitekniikka lisäävät reititystiheyttä.
• Yhtenäinen levyn paksuus ja vakaa rakenne sopivat suurten verkkojen laitteisiin.
• Tasainen kuparin paksuus sisä- ja ulkokerroksissa, vahva virranjohtokyky ja erinomainen hapettumiskestävyys.
• ENIG (Electroless Nickel Immersion Gold) -pintakäsittely estää tehokkaasti hapettumisen ja varmistaa luotettavan juottamisen.

26-kerroksisten piirilevyjen pääasialliset sovellukset

• Huippuluokan verkkokytkimet.
• Tietokeskusten ydinkytkentälaitteet.
• Nopeat reitittimet ja optiset viestintäjärjestelmät.
• Suurten yritysten ja teleoperaattoreiden verkkoinfrastruktuuri.

Tärkeimmät parametrit

• Kerrokset:26
• Materiaalit:Tachyon 100G, hiilivety
• Levyn paksuus:3,5±0,35 mm
• Sisä-/ulkokuparin paksuus:0,33 OZ
• Minimi viivan leveys/väli:0,118/0,051 mm
• Pienin reikien halkaisija:0,225 mm
• Pinnan viimeistely:ENIG
