14-kerroksinen 3-vaiheinen puolijohdetestilevyjen PCB-valmistus

14-kerroksinen, 3-vaiheinen puolijohdetestilevyjen PCB-valmistus

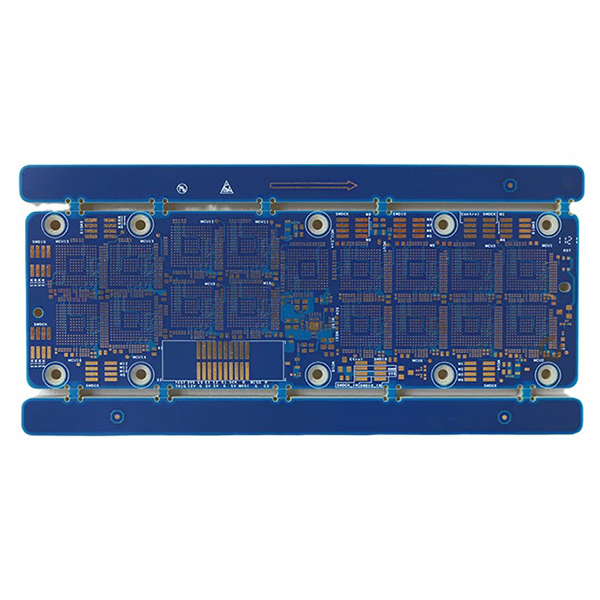

14-kerroksinen, 3-vaiheinen puolijohdetestilevyjen PCB-valmistus, joka on tiheä, tarkka ja luotettava, on laajalti käytössä erilaisissa edistyneissä puolijohdetestauslaitteissa ja toimii keskeisenä perustana sirujen laadun ja suorituskyvyn varmistamisessa.

14-kerroksisen, 3-vaiheisen puolijohdetestilevyn PCB-valmistuksen pääominaisuudet

• Monikerroksinen tiheä liitäntä:14-kerroksinen rakenne yhdistettynä 3-vaiheiseen HDI-tekniikkaan tukee monimutkaisia piirilevyasetteluja ja monisignaalieristystä, täyttäen tiheän ja nopean signaalinsiirron vaatimukset.
• Tarkka valmistusprosessi:Käytetään korkealaatuista Shengyi S1000-2M -materiaalia, jossa on kullattu pinta, vähintään 0,5 mm:n reikien halkaisija ja vähintään 4/4 milin jälki/väli, joka sopii hienojakoisiin ja tarkkoihin testausvaatimuksiin.
• Korkea luotettavuus ja signaalin eheys:Edistyksellinen upotettu/sokea läpivientitekniikka ja kerrosten väliset liitännät parantavat merkittävästi signaalin eheyttä ja häiriönestokykyä, mikä takaa tarkat testitiedot.
• Erinomaiset materiaalit ja ammattitaito:Korkea lämmön- ja korroosionkestävyys, sopii pitkäaikaiseen ja monimutkaiseen testausympäristöön.
• Joustava suunnittelu ja räätälöinti:Tukee erilaisia testiliittymiä ja räätälöityjä malleja, mikä helpottaa integrointia eri testausjärjestelmiin.

Esittely 14-kerroksisesta, 3-vaiheisesta puolijohdetestilevystä

• 14 kerrosta:Viittaa 14 johtavaan kerrokseen piirilevyn sisällä, mikä mahdollistaa monimutkaiset piiriliitännät ja signaalin eristyksen monikerroksisella pinoamisella, sopii tiheille ja nopeille signaaleille ja edistää signaalin eheyttä ja sähkömagneettista yhteensopivuutta.
• 3 vaihetta:Viittaa yleensä HDI-tekniikan (High Density Interconnect) vaiheisiin – kolme laserporaus- ja kolme laminointiprosessia, jotka tukevat hienompia upotettuja/sokeita läpivientirakenteita joustavampien liitäntöjen ja suuremman tiheyden saavuttamiseksi, sopii nopeisiin/korkeataajuisiin sovelluksiin.
• Puolijohdetestilevy:Käytetään erityisesti sirun toimivuuden testaamiseen ja ikääntymisen testaamiseen, mikä vaatii korkeaa luotettavuutta, suurta tarkkuutta ja erinomaista signaalinsiirtokykyä.

Tärkeimmät sovellukset

• Puolijohdetestausjärjestelmät, kuten sirutestauslaitteet, ATE-automaattiset testauslaitteet, koettimikortit ja kuormituslevyt.
• Vaativat testausskenaariot, kuten IC-toimintatestaus, ikääntymistestaus ja vikaanalyysi.
• Sopii puolijohteiden pakkaus- ja testaus- sekä tutkimus- ja kehityskäyttöön, jossa vaaditaan korkeaa taajuutta, suurta nopeutta, suurta tarkkuutta ja suurta luotettavuutta.
